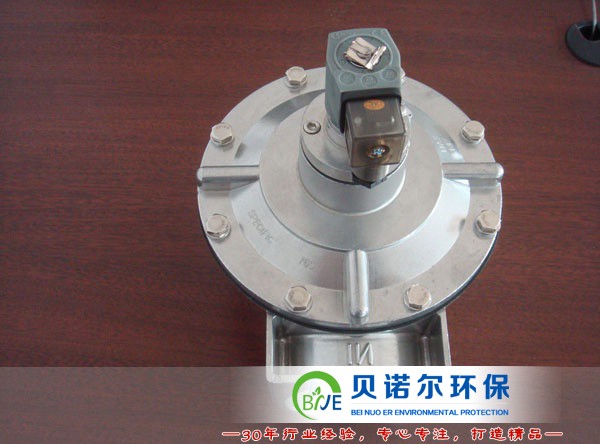

DMF-Z-40S直角電磁閥的特征是閥的空氣進出口管呈90度直角。閥內的膜片把脈沖閥分成前、后兩個氣室，當接通壓縮空氣時，壓縮空氣通過節流孔進入后氣室，此時后氣室壓力將膜片緊貼閥的輸出口，脈沖閥處于“關閉”狀態。
脈沖噴吹控制儀的電信號使電磁脈沖閥銜鐵移動，閥后氣室放氣孔打開，后氣室迅速失壓，膜片后移，壓縮空氣能過閥輸出口噴吹，脈沖閥處于“開啟”狀態。壓縮空氣瞬間從閥內噴出，形成噴吹氣流。
當脈沖控制儀電信號消失，脈沖閥銜鐵復位，后氣室放氣孔關閉，后氣室壓力升高使膜片緊貼閥出口，脈沖閥又處于“關閉”狀態。
DMF-Z-40S直角電磁閥型號含義 ：
| DMF | - | Z | - | X | - | S | - | X |
| 電磁脈沖閥 | 直角式 | 公稱通徑 | 雙膜片 | 溫度等級 (1.3) |
型號規格選擇表
| 序號 | 型號規格 | 公稱通徑 | 膜片數 | 進氣口尺寸 | 出氣口連接形式 | 重量 | |
| mm | Inch | ||||||
| 1 | DMF-Z-20 | 20 | 3/4" | 1 | G 3/4" | G 3/4" | 0.65kg |
| 2 | DMF-Z-25 | 25 | 1" | 1 | G 1" | G 1" | 0.8kg |
| 3 | DMF-Z-40S | 40 | 1 1/2" | 2 | G 1 1/2" | G 1 1/2" | 1.4kg |
| 4 | DMF-Z-50S | 50 | 2" | 2 | G 2" | G 2" | 2.4kg |
| 5 | DMF-Z-62S | 62 | 2 1/2" | 2 | G 2 1/2" | G 2 1/2" | 3.5kg |
| 6 | DMF-Z-76S | 76 | 3" | 2 | G 3 " | G 3 " | 4.3kg |
| 7 | DMF-Z-102S | 102 | 4" | 2 | G 4 " | G 4 " | 7.3kg |
| 8 | DMF-2L-B | 20 | 3/4" | 1 | G 3/4" | 27 | 0.75kg |
| 9 | DMF-ZF-25 | 25 | 1" | 1 | 34 | 34 | 1.0kg |
| 10 | DMF-ZF-40s | 40 | 1 1/2" | 2 | 48 | 34 | 1.6kg |
